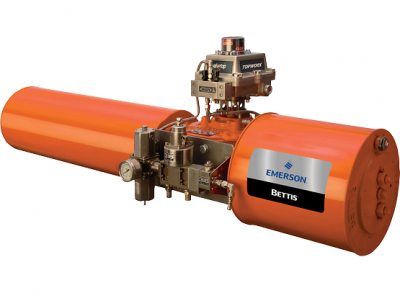

執行機構高度獨特、可靠，用于操作球閥、蝶閥或旋塞閥以及百葉閥、阻尼閥和其他 90 度旋轉機制。 適用于要求 SIL 認證的應用中

技術數據

產品類型

拔叉式，氣動式

工作壓力

氣動：40-220 psig (3-14 Bar)

液動： to 5,000 psig (345 Bar)

工作溫度

標準范圍：-20°F至+ 200°F（-29°C至+ 93°C）。可選范圍：-40°F（-40°C）或+ 350°F（+ 177°C）

扭矩/推力

雙作用式：12,581 – 6,000,000 lb-in (1420 – 678,000 Nm)

彈簧復位式： 3,000,000 lb-in (339,000 Nm)

特點

• 執行機構符合 PED 97/23/EC 嚴格的壓力容器設備要求

• G系列執行機構同時符合 IP66 和 IP67M 耐水高壓水沖擊測試要求，確保了其具有優良的防水保護及防腐蝕性能

• 執行機構適用于要求達到 SIL 標準的工況

• G 系列擁有彈簧復位和雙作用結構，可配備對稱式或傾斜式撥叉

• G 系列可提供多種配置，模塊化設計可確保現場維護的安全性，并降低庫存成本

• 執行機構優化了重心位置，與其他具有相同輸出扭矩的執行機構相比，它的重量更輕（重量減少了 1/3）、結構更緊湊（體積減小了 1/2)

• G 系列擁有可互換的動力和彈簧模塊，可確保失氣-安全模式的快速轉換

• 五年質保

一般應用

石油和天然氣、化工、煉油、紙漿和造

紙、水和廢水、發電、核電及其他工業
