技術規格

折射率量程（標準）：滿量程，n D =1.3200-1.5300（0-100% b.w.），藍寶石棱鏡

折射率量程（可選）：n D =1.2600 - 1.4700，藍寶石棱鏡

準確度：折射率 n D = ± 0.0002（典型情況下對應 ± 0.1% 重量百分比濃度）

重復性 n D = ± 0.0001（典型情況下對應 ± 0.05% 重量百分比濃度）

響應時間：無阻尼時間 1s，阻尼時間可選擇至 5 分鐘。

光學核心：無需機械調整，3648 像素 CCD 數字化測量。589nm 鈉 D 線 LED 光源，內置 PT-1000 溫度傳感器

溫度補償：自動數字補償

儀表校驗：使用標準折射率液體以及K-Patents程序文件（ISO9000）

環境溫度：傳感器：最高 45°C，最低 -20°C

變送器：最高 50°C，最低 0°C

過程溫度：-20 °C...130 °C (-4 °F... 266 °F)

傳感器防護等級：IP67, Nema 4X

防爆等級：無火花型：ATEX 認證 Zone 2，Ex II 3 G，EEx nA II T4； FM 認證

Class I，Div2，Groups A，B，C&D，T6；CSA 認證 Class I，Div2，Groups A，B，C&D，T4；IECEx 認證 Ex nA II T4

本安型：ATEX 認證 Zone 0，Ex II 1 G，EEx ia IIC T4 Ga； FM 認證Class I，Div1，Groups A，B，C&D，T4；IECEx 認證 Ex ia IIC T4 Ga

電氣安全：cCSAus 認證，I 類設備，污染等級為變送器2級/傳感器3級，Cat.II 安裝。

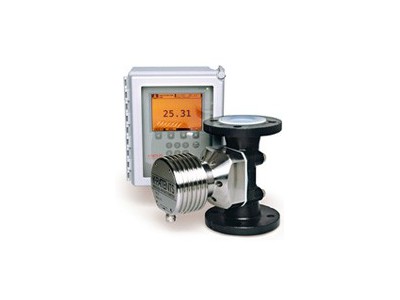

傳感器PR-23-W：2”，3”或4”SAUNDERS 腔體連接

內襯 PFA，腔體材質為石墨鑄鐵

SAUNDERS 腔體過程連接：

?DIN 法蘭： DN50 PN16 /DN80 PN16 /DN100 PN16

ANSI 法蘭：2”150磅 /3”150磅 /4”150磅

傳感器觸濕部件：Teflon ® PTFE 棱鏡密封 Tefon ® PTFE, 棱鏡為藍寶石，O型圈為Kalrez藍寶石適配器

傳感器重量：2”Saunders 腔體15kg /3”Saunders 腔體 26kg / 4”Saunders 腔體33kg

過程壓力：不超過 10bar

傳感器PR-23-M：過程連接為 G 1/2”(F) 螺紋或 NPT 1/2”(F)螺紋

傳感器觸濕部件：Teflon ® PTFE 或 Kynar ® PVDF ，棱鏡密封為 Tefon ® PTFE，棱鏡為藍寶石，O型圈為 Kalrez，藍寶石適配器

傳感器重量：5.5 kg (12 lbs)

顯示變送器 DTR：

顯示：320x240 像素圖形化液晶顯示，帶 LED 背底光；18個覆膜按鍵

電流輸出：兩個獨立的 4-20mA 輸出，最大負載1000歐姆電流隔離 1500VDC 或AC（峰值），具有清洗時的數值保持功能

以太網連接：10/100M bit/s UDP/IP 數據傳輸協議，使用 K-Patents 數據記錄軟可將測量數據采集儲存至 PC

電源：100-240VAC/50-60 Hz，或24VDC，30VA

報警/清洗繼電器：兩個內置繼電器，最大250V/3A

傳感器連接：可連接 1-2 個傳感器，兩個傳感器參數設置互不干擾。 2 路電流輸出可被獨立用于輸出任一傳感器的濃度或溫度

顯示變送器重量：4.5 kg (10 lbs)

變送器防護等級：IP66, Nema 4X

連接電纜：IEC 61158-2 兩線電纜

電纜長度：標準配置 10m，最長達 200m

連接導管：歐洲 M20x1.5 或美國 1/2”NPT

典型應用

K-Patents 的 Saunders 腔體型 PR-23-W 和Telfon 腔體型 PR-23-M 在線折光儀主要用于強腐蝕性化學溶液，或需要避免金屬材質污染的高純化學品濃度測量。

典型應用如下：

    ?氯堿產業

    ?腐蝕性化學品

    ?超純化學品

    ?電子級化學品
