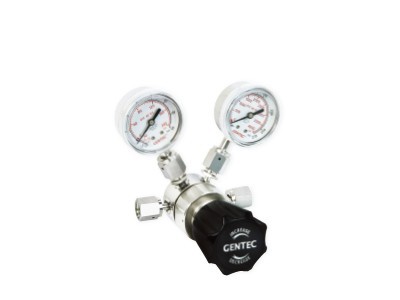

U21系列減壓器

U21系列單級減壓器適用于非腐蝕性、腐蝕性、有毒氣體。膜片和閥體的密封采用硬密封的設計，降低泄漏率，同時提高了安全性和使用壽命。

結構特點：

• 316L 不銹鋼母體

• 不銹鋼隔膜式結構，金屬硬密封，提高產品潔凈度

• 可采用面板安裝和后座安裝

• 壓力表標準連接： 1/4” FSR (M)

• 可選：1/4” FSR (F)

• 內部電解拋光

材質：

• 母體：316L, 316LVR

• 閥座：PCTFE*, Vespel®

• 膜片：316L, 哈氏合金

功能特性：

• 流量：Cv=0.14

• 母體泄漏率：1×10-9 atm cc/sec He

• 閥座泄漏率：4×10-8 atm cc/sec He

• 設計驗證壓力：最大額定壓力的150%

• 設計爆破壓力：最大額定壓力的400%

工作條件：

• 最大進氣壓力：500, 3000 psi

• 最大出氣壓力：25, 50, 100, 250, 500 psi

• 工作溫度：-40°C ~ 74°C (-40°F ~ 165°F)

流道表面：

• 標準：Ra 20µin

• 可選：Ra 10µin

內部容積：

• 4.6 cc

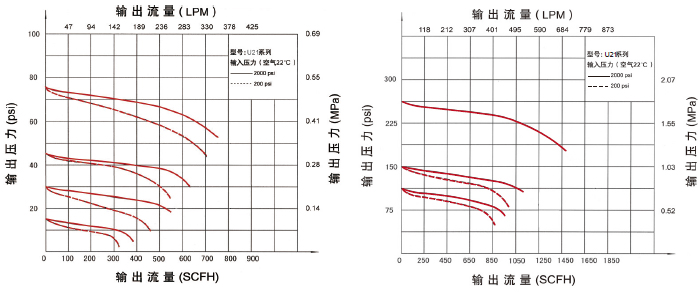

流量特性曲線

?

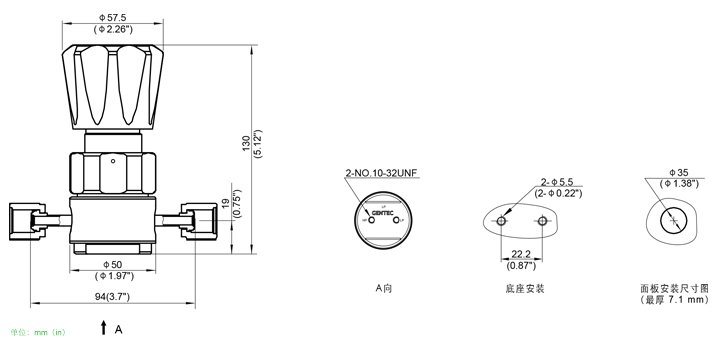

安裝尺寸圖
