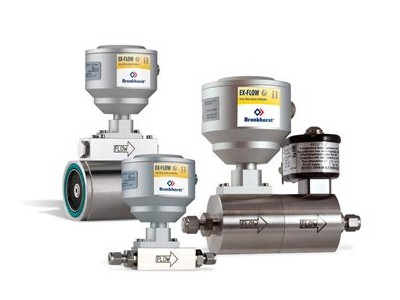

EX-FLOW

氣體質量流量計/控制器

(ATEX Zone-1 證書)

EX-FLOW 儀表是專為危險環境下的氣體流量應用而設計的堅固耐用的熱式質量流量計/控制器。特制的安全測量頭通過了ATEX 114法規ATEX2014/34/EU的測試，并且通過了EC-型號KEMA 01ATEX1172, 保護 II 2 G Ex ib IIC T4 Gb 的認證。

其它認證 (flow meters only)

• IECEx = IECEx DEK14.0060
• TIIS = 検?第TC21584號 (日本認證)
• KCs = Ex ib IIC T4 (韓國認證)

電子艙的外殼達到了IP65防爆規格?？刂崎y可以是一體的，也可以是獨立安裝的?？蓽y量和控制氣體流量：

最小流量范圍:  0.16 … 8 mln/min
最大流量范圍:  220 … 11000 m3n/h (質量流量計)
7.5 … 375 m3n/h (質量流量控制器)

流量控制

EX-FLOW質量流量控制器擁有快速且平穩控制的控制閥。流量計和控制閥應該與接有（通過單獨的電纜）帶電流隔離/前置放大器/帶可完成控制回路控制面板的供電/顯示控制單元（位于安全區域內）連接起來，其中包含可以完成控制回路的控制面板?？刂崎y通過控制面板來接收信號，并且立即響應任何從流量傳感器中發出信號和設定點信號的偏差。

Bronkhorst運用了如下兩種線圈:

‘XB’型 = 本安線圈；需要安全柵。
二級防護 II 1 G Ex ia IIC T6
二級防護 II 1 D Ex ta IIIC T80°C
‘XC’型 = 模壓線圈；無安全柵需求。
二級防護 II 2 G Ex eb IIC T4
二級防護 II 2 D Ex tb IIIC T130°C

供電/顯示控制單元

為了能提供完整的EX-FLOW系統，Bronkhorst還開發出了一個供電/顯示控制原件，擁有如下功能：

• 顯示
• 控制
• 報警
• 累計
• 安全柵
• 帶電流隔離的電源

更加詳細的資料請點擊：供電/顯示控制單元

EX-FLOW 特點

• 通過了ATEX Cat.2, Zone 1 認證
• 壓力等級可達400 bar
• 堅固耐用的防水外殼(IP65, 防水、防塵)



可處理流量范圍(以空氣為基礎介質)

質量流量計 (MFM)	量程	過程連接形式
系列 F-110CX	min. 0.16 … 8 mln/min max. 0.2 … 10 mln/min	成對的卡套連接
系列 F-111BX	min. 0.2 … 10 mln/min max. 0.4 … 20 ln/min	成對的卡套連接
系列 F-111AX	min. 0.1 … 5 ln/min max. 2 … 100 ln/min	成對的卡套連接
系列 F-112AX	min. 0.2 … 10 ln/min max. 5 … 250 ln/min	成對的卡套連接
系列 F-113AX	min. 2 … 100 ln/min max. 25 … 1250 ln/min	成對的卡套連接
系列 F-116AX/BX	min. 0.4 … 20 m3n/h max. 10 … 500 m3n/h	成對的卡套連接
系列 F-106AX/…/GX	min. 0.4 … 20 m3n/h max. 220 … 11000 m3n/h	對夾式連接
系列 F-107AX/…/DX	min. 0.4 … 20 m3n/h max. 36 … 1800 m3n/h	法蘭連接 (DIN 或者 ANSI)



質量流量控制器 (MFC)	量程
系列 F-200CX 1)	min. 0.2 … 10 mln/min max. 0.2 … 10 mln/min
系列 F-201CX 1)	min. 0.22 … 11 mln/min max. 0.4 … 20 ln/min
系列 F-201AX 1)	min. 0.1 … 5 ln/min max. 2 … 100 ln/min
系列 F-202AX 2)	min. 0.2 … 10 ln/min max. 5 … 250 ln/min
系列 F-203AX 2)	min. 2 … 100 ln/min max. 25 … 1250 ln/min
系列 F-206AX/BX 2)	min. 0.4 … 20 m3n/h max. 7.5 … 375 m3n/h
系列 F-230MX/ F-231MX/F-232MX 3)	min. 0.2 … 10 mln/min max. 2 … 100 ln/min

1) 小型號控制閥專為普通應用環境設計的
2) 在高硫量應用領域，可選配先導閥
3) 不同的P控制閥專為高壓（差）應用高達400bar環境所設計
